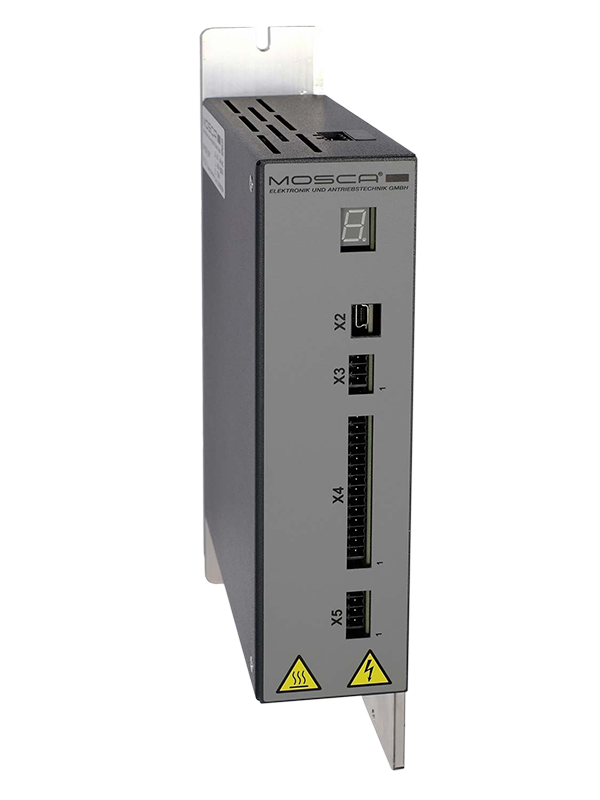

4Q Servoregelgerät
4-Quadranten-Servoregler SP01229 für BLDC-Motoren
Der kompakte 4-Quadranten-Servoregler SP01229 wurde für die präzise Regelung elektronisch kommutierter Motoren (BLDC) entwickelt. Durch die leistungsfähige Strom- und Vektorregelung ermöglicht er eine dynamische, effiziente und zuverlässige Ansteuerung von Motoren in einem weiten Regelbereich
Der Servoregler eignet sich besonders für industrielle Anwendungen, bei denen hohe Regelgenauigkeit, flexible Konfigurationsmöglichkeiten und eine einfache Integration in bestehende Maschinenkonzepte erforderlich sind. Strom-, Drehzahl- und Positionssollwerte können flexibel vorgegeben werden, wodurch sich der Regler optimal an unterschiedliche Antriebssysteme anpassen lässt.
Integrierte Schutz- und Überwachungsfunktionen wie Temperaturüberwachung der Endstufe, Phasenstromüberwachung, Zwischenkreisüberwachung und Motorüberlastschutz sorgen für einen sicheren und zuverlässigen Betrieb. Die kompakte Bauweise, steckbare Anschlusstechnik sowie optionale Kommunikationsschnittstellen über RS485 oder CAN ermöglichen eine einfache Integration in Maschinen und Anlagen.
Ihre Vorteile auf einen Blick
- Kompakte Bauform für platzsparende Integration
- Hohe Dynamik und präzise Motorregelung
- Geeignet für unterschiedliche BLDC-Anwendungen
- Flexible Sollwertvorgaben für Strom, Drehzahl und Position
- Umfangreiche Schutz- und Diagnosefunktionen
- Einfache Inbetriebnahme und Parametrierung
- Optionale Integration in industrielle Kommunikationssysteme
Der SP01229 ist eine leistungsfähige Lösung für kundenspezifische Antriebssysteme im Maschinen- und Anlagenbau sowie für industrielle Automatisierungsanwendungen.
Technische Informationen
- Weiter Eingangsspannungsbereich
- Eingangsseitiges Netzfilter bereits integriert
- Temperaturüberwachte Endstufe
- Phasenstromüberwachung der Motorwicklung
- 10 frei konfigurierbare Eingänge, davon 4 auch als Ausgang nutzbar
- Über- und Unterspannungsüberwachung des Zwischenkreises
- Anschlussmöglichkeit für Ballastwiderstand
- Stromregler für Motorbestromung unabhängig von der Zwischenkreisspannung
- Parametrierbare Stillstandsüberwachung
- Steckbare Anschlussklemmen
- Integriertes Schaltnetzteil
- STO Eingang
- Optional RS485- oder CAN-Anbindung
| Parameter | Wert |
|---|---|
| Eingang | |
| Eingangsspannungsbereich UNetz | 90...250 VAC |
| Eingangsfrequenz | 45...66 Hz |
| Nenneingangsstrom IN | 4,65 A AC |
| Spitzeneingangsstrom | 10 A AC |
| Nennanschlussleistung @ 230 VAC | 750 W / 1071 VA |
| Cos φ | 0,7 |
| Einschaltstromimpuls @ 40 °C | < 10 A |
| Absicherung intern | 10 A träge |
| Absicherung extern | Leitungsschutz |
| Zwischenkreis | |
| Zwischenkreisspannung | 125...400 VDC |
| Ausgang | |
| Nennausgangsspannung Ua | 0...0,95 × UNetz |
| Nennausgangsstrom Ia | 3 A AC |
| Nennausgangsstrom Ia mit Zusatzkühlkörper | 5,5 A AC |
| Spitzenausgangsstrom | 10 A peak |
| Zykluszeit Stromregler und Sensorauswertung | 125 µs |
| Min. Wicklungsinduktivität | 2 mH |
| Regelbereich | 1:50 je nach verwendetem Motortyp |
| Schaltfrequenz Motorspannung | 16 kHz |
| Max. Strom Ballastwiderstand-Ausgang | 10 A |
| Min. Ballastwiderstand | 40 Ω |
| Steuerteil | |
| Versorgungsspannung für Ausgänge | 5...30 VDC |
| Max. Strom pro Ausgang | 500 mA |
| Empfohlene Vorsicherung | 2 A |
| Allgemein | |
| Einbaulage | senkrecht |
| Kühlkörpertemperatur | max. 80 °C |
| Umgebungstemperatur | 0...+40 °C, für >40 °C siehe Kap. 3.3 |
| Relative Luftfeuchte | max. 95 %, nicht kondensierend |
| Lagertemperatur | −25...+75 °C |
| Schutzart | IP20 |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Schutzklasse | I |
| Normen und Richtlinien | EN 61800-5-1 EN IEC 61800-3 |

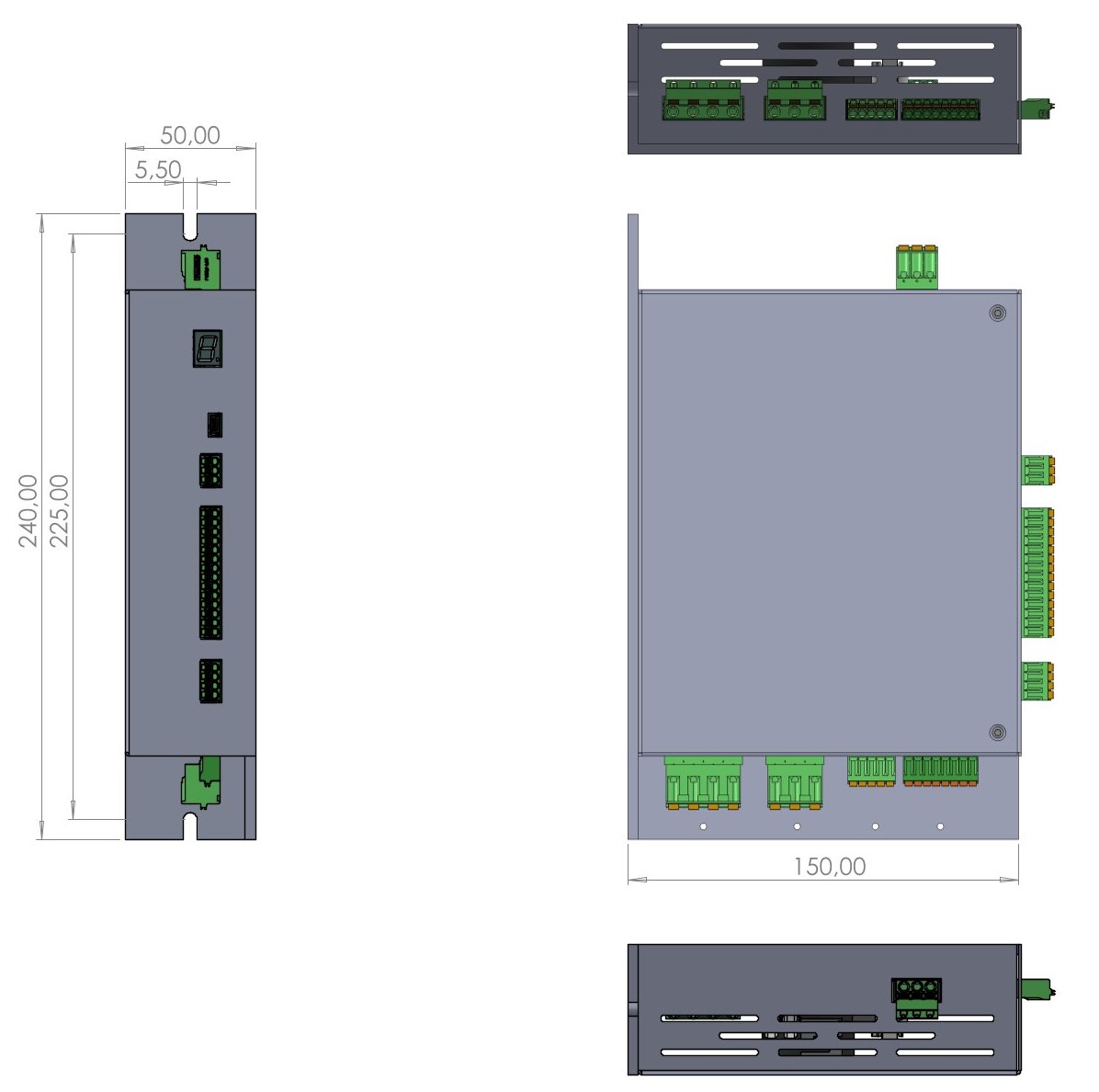

Abmessungen in mm
