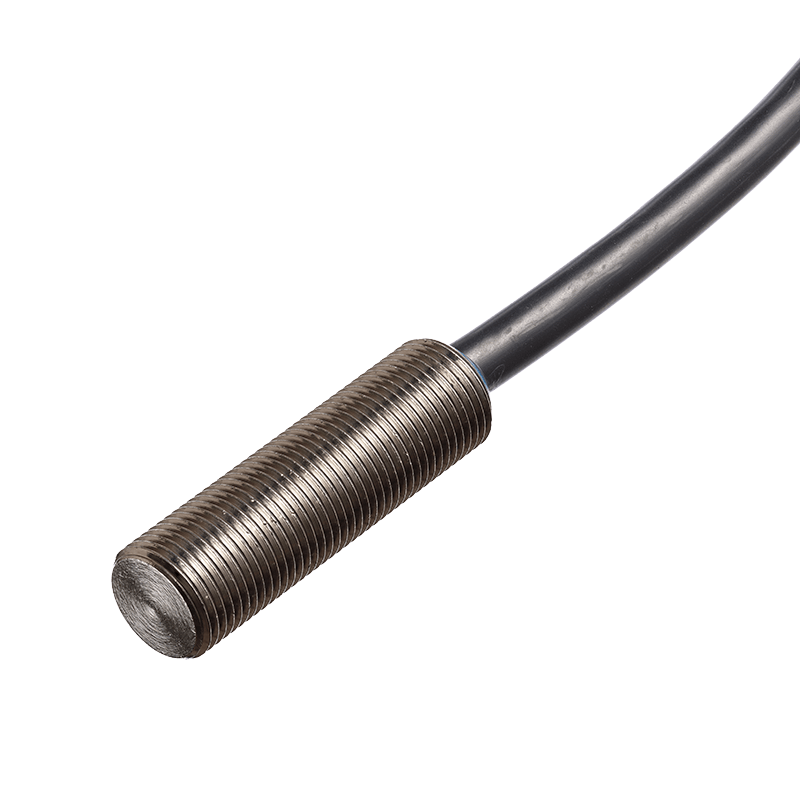

Beschleunigungssensor SP01144 (M12 × 45 mm)
1-Achsen-Beschleunigungssensor für Schwingförderer
Der SP01144 wurde speziell für den Einsatz mit unserer Steuerung SP01262 für Schwingförderer entwickelt. Durch die optimale Abstimmung auf unsere Steuerung lässt sich der Sensor schnell und unkompliziert anschließen – einfach einstecken, verbinden und in Betrieb nehmen.
Der Sensor erfasst die Schwingbeschleunigung des Förderantriebs präzise und liefert die Grundlage für einen geregelten Betrieb des Schwingförderers. In Verbindung mit der Steuerung SP01262 wird der Schwingförderer automatisch im optimalen Betriebspunkt betrieben. Das sorgt für eine gleichbleibende Förderleistung, einen ruhigen Lauf und einen effizienten Betrieb – auch bei wechselnden Lastbedingungen.
Dank seiner kompakten Bauform (M12 × 45 mm), des geringen Eigengewichts und der integrierten Signalaufbereitung lässt sich der SP01144 problemlos auch bei beengten Platzverhältnissen montieren. Der integrierte 400-Hz-Tiefpassfilter unterdrückt unerwünschte Oberschwingungen und gewährleistet ein stabiles und zuverlässiges Messsignal.
Das robuste Messinggehäuse mit Schutzart IP65 macht den Sensor für den industriellen Dauereinsatz bestens geeignet.
Ihre Vorteile auf einen Blick
- Speziell entwickelt für die Schwingförderer-Steuerung SP01262
- Einfache und direkte Verbindung mit der Steuerung – ohne zusätzlichen Signalaufbereiter
- Schnelle Inbetriebnahme durch optimal abgestimmtes Gesamtsystem
- Präzise Erfassung der Schwingbeschleunigung für einen geregelten Betrieb
- Unterstützt den Betrieb des Schwingförderers im optimalen Arbeitspunkt
- Konstante Förderleistung und hohe Prozesssicherheit
- Kompakte Bauform M12 × 45 mm bei nur 10 g Gewicht
- Integrierter 400-Hz-Tiefpassfilter für ein stabiles Messsignal
- Robustes, vernickeltes Messinggehäuse mit Schutzart IP65
- Erhältlich mit M12-Stecker oder offenem Leitungsende
Technische Informationen
Aktiver Beschleunigungssensor mit integrierter
Signalaufbereitung
Sehr kompakte Bauform
Geringes Gewicht
Integrierter Tiefpassfilter mit 400Hz
Grenzfrequenz zur Unterdrückung
unerwünschter Oberschwingungen
Anschluss mit M12-Stecker oder offenem
Leitungsende
| Parameter | Wert |
|---|---|
| Versorgungsspannung Vcc | 24VDC ±25% |
| Stromaufnahme | <10mA |
| Messbereich | ±22g (1) |
| Empfindlichkeit | 300mV/g (1) ±5% |
| Ausgangsspannung bei 0g | 7…9VDC |
| max. Ausgangsstrom | 3mA |
| Ausgangsimpedanz | 50Ω |
| Frequenzbereich | 0…400Hz |
| Temperaturbereich | −5…+60°C |
| Gewicht ohne Leitung | 10g |
| min. Biegeradius der Anschlussleitung | 60mm |
| Schutzart (Sensor ohne Stecker) | IP65 |
(1) 1g = 9,81m/s²
Abmessungen in mm
