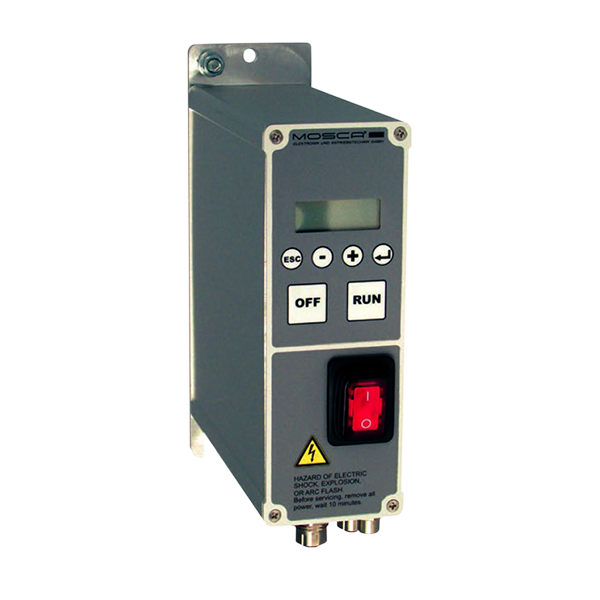

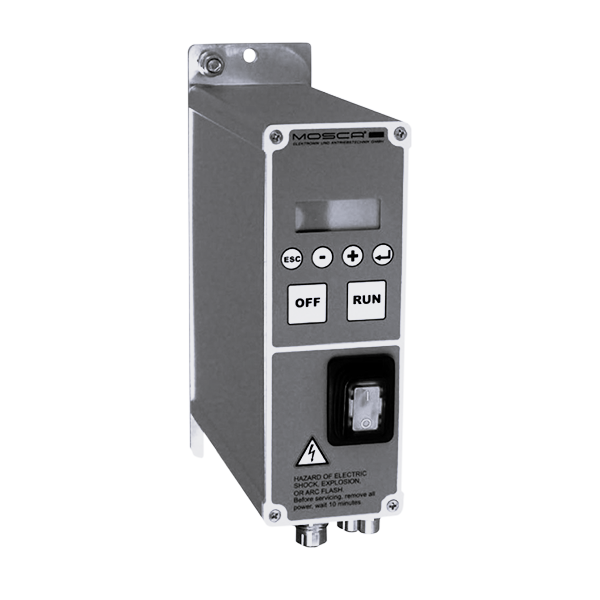

Frequenzumrichter für Schwingförderer – SP01075
In nur drei Schritten…
1. Die Steuerung (SP01075) anschließen und Beschleunigungssensor (SP01144) anbringen.
Steckverbinder für Beschleunigungssensor, Netz und Magnet anstecken.
2. Gewünschte Beschleunigung einstellen, z.B. über Schnellwahltaste +
3. Gerät starten "RUN"
... Zu einem perfekten Ergebnis
- Sehr schnelle Inbetriebnahme – Sie definieren nur die Beschleunigung in g
- Kontinuierliche Nachregelung der optimalen Ausgangsfrequenz und -spannung
- Deckt durch individuell belegbare Ein- und Ausgänge eine Vielzahl gewünschter Funktionen ab
- Schonung des Fördergutes durch ruhiges Förderverhalten
Betrieb am optimalen Arbeitspunkt (Resonanzfrequenz) reduziert die Stromaufnahme um 80% im Vergleich zu normal gesteuertem Betrieb- Konstante Beschleunigung – unabhängig von Füllgrad und Teilegewicht
- Keine Betriebsunterbrechung während dem Regelzyklus
- Deutlich energieeffizienter als vergleichbare Steuerungen auf dem Markt
Technische Informationen

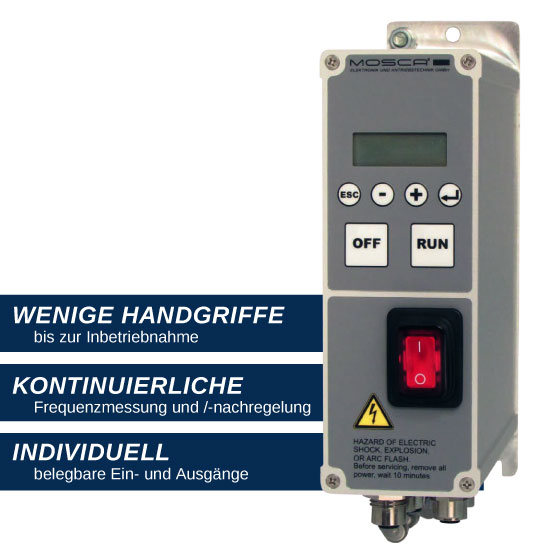

Leistungsmerkmale
Netzfrequenzunabhängige Ausgangsfrequenz- Manuelle Feinabstimmung des mechanischen Federsystems entfällt
- Durch Multispannungseingang weltweit ohne Umschaltung einsetzbar
- Ruhiges Förderverhalten und verminderte Geräuschentwicklungdes Förderers durch sinusförmigen Ausgangsstrom
- Konstante Förderleistung bei Netzspannungsschwankungen
- Einstellbarer Überlastschutz für die Magnetspulen
- Zusatzoptionen: Füllstandsteuerung (mit 1 oder 2 Sensoren), Sortierluftsteuerung, Stausteuerung, Master-Slave-Betrieb
- Sollwertvorgabe mit gängigen Normsignalen
- Bedienung mittels Display und Tasten oder über PC (RS485-Schnittstelle)
- Sicherung der Anwendereinstellungen
- 2-poliger Netzschalter
- Schutzart IP54 (Feldeinbau)
Technische Daten
| Parameter | Wert |
|---|---|
| Eingangsspannung | 100...240 VAC |
| Ausgangsfrequenz | 5...300 Hz |
| Ausgangsstrom | 6 / 10 A AC mit Zusatzkühlkörper |
| Ausgangsleistung | 1200 / 2000 VA |
| Analogeingänge | 2, frei konfigurierbar, auch als Digitaleingang nutzbar |
| Digitaleingänge | 3 |
| Digitalausgänge | 4 × 24 V + potentialfreier Schließer |
| Spannungsversorgung für externe Verbraucher | 24 V, 100 mA |
| Umgebungstemperatur | 0...70 °C |
| Lagerungstemperatur | −10...80 °C |
| Luftfeuchte | max. 80 %, nicht kondensierend |
| Feldbus-Schnittstellen | PROFINET, EtherNet/IP |
| Schnittstelle | Optional RS485 |
| Schutzart | IP54 |

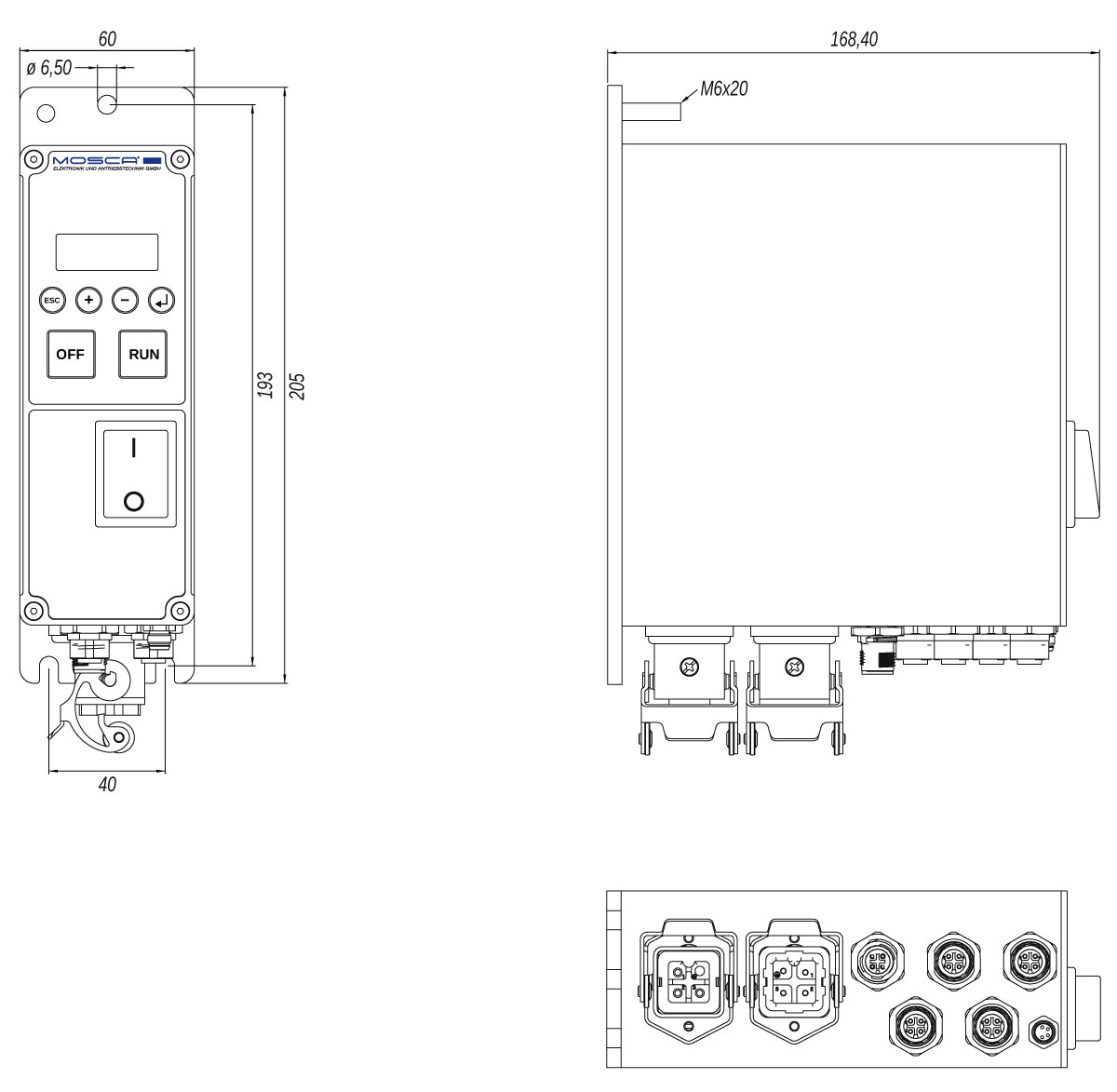

Technische Zeichnung
Abmessungen in mm
