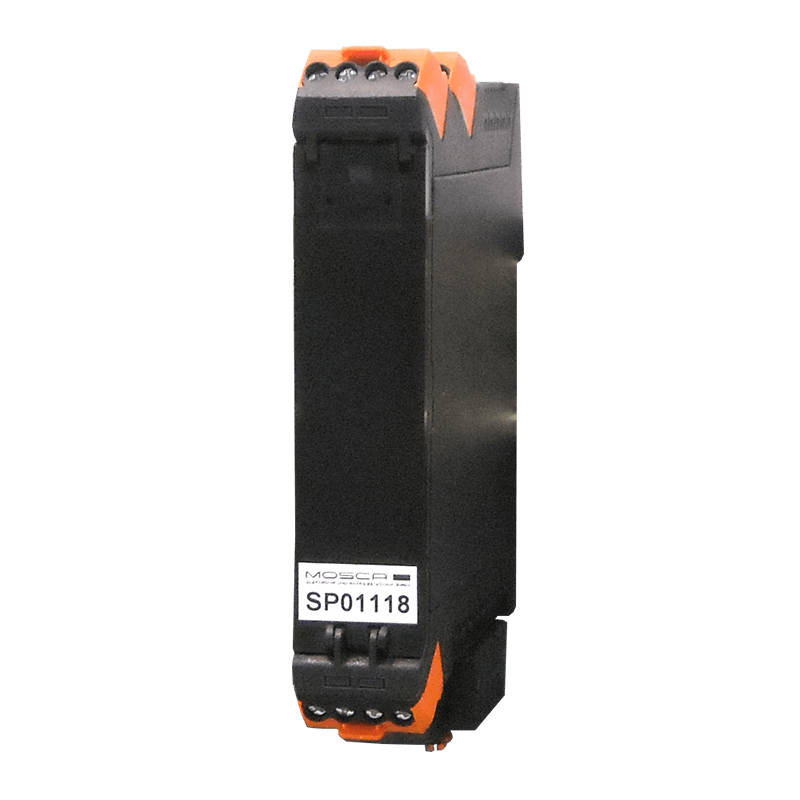

Regelgerät SP01118
Leistungsstarke 4-Quadranten-Drehzahlregelung für höchste Ansprüche
Das Regelgerät SP01118 ist ein leistungsfähiges 4-Quadranten-Drehzahlregelgerät für elektronisch kommutierte Motoren (BLDC) sowie bürstenbehaftete Gleichstrommotoren (DC). Dank modernster digitaler Regelungstechnik, integriertem Stromregler und Sinuskommutierung bietet das Gerät eine präzise, dynamische und energieeffiziente Motorsteuerung für anspruchsvolle industrielle Anwendungen.
Der große Versorgungsspannungsbereich, die integrierte Ballasteinheit sowie umfangreiche Schutz- und Überwachungsfunktionen gewährleisten einen sicheren und zuverlässigen Betrieb - auch unter anspruchsvollen Einsatzbedingungen. Über die RS485-Schnittstelle lassen sich sämtliche Parameter komfortabel konfigurieren und Diagnosedaten auslesen. Frei programmierbare Ein- und Ausgänge ermöglichen zudem eine flexible Anpassung an individuelle Maschinen- und Anlagenkonzepte.
Ihre Vorteile auf einen Blick
- 4-Quadranten-Drehzahlregelung für DC- und BLDC-Motoren
- Digitaler Regelkreis mit unterlagertem Stromregler
- Sinuskommutierung für ruhigen und effizienten Motorlauf
- Weiter Versorgungsspannungsbereich von 0 bis 75 VDC
- Aktive Freilaufschaltung für einen hohen Wirkungsgrad von über 98 %
- Integrierte Ballasteinheit
- Stromgeregelter Bremsbetrieb
- Halteregelung mit umfangreichen Einstellmöglichkeiten
- Verschiedene Rückführungsarten (Kommutierungssensoren oder EMK mit IxR-Kompensation)
- Temperaturüberwachte und überlastfeste Leistungsendstufe
- I²t-Stromüberwachung zum Schutz von Motor und Regelgerät
- Parametrierung und Diagnose über RS485-Schnittstelle
- Frei programmierbare Ein- und Ausgänge
- Kompakte Bauform für die Hutschienenmontage
Technische Informationen
| Merkmal | Variante 0001 | Variante 0002 | Variante 0004 |
|---|---|---|---|
| Steuerspannung | 18 ... 30 VDC | 18 ... 30 VDC | 18 ... 30 VDC |
| Lastspannung | 0 ... 75 VDC | 0 ... 75 VDC | 0 ... 75 VDC |
| Nennstrom | 10 A | 20 A | 10 A |
| Spitzenstrom | 20 A | 40 A | 40 A |
| Anschlussleistung | 600 W | 1.200 W | 600 W |
| Wirkungsgrad | > 98 % | > 98 % | > 98 % |
| Taktfrequenz | 10 kHz | 10 kHz | 10 kHz |
| Analogeingänge | 12 Bit | 12 Bit | 12 Bit |
| Max. Ballaststrom | 20 A | 20 A | 20 A |
- Steuerspannung: 18 ... 30 VDC
- Stromaufnahme: 65 mA
- Mindest-Ausgangsinduktivität: 1 mH
- Montage: Senkrecht auf Hutschiene
- Montageabstand: oben/unten 30 mm, seitlich 10 mm
- Umgebungstemperatur: 0 ... +40 °C ohne Leistungsreduzierung, bis +70 °C mit Leistungsreduzierung
- Luftfeuchtigkeit: max. 80 %, nicht kondensierend
- Schutzart: IP20
- Gerätebreite: 22,5 mm bzw. 33 mm (je nach Variante)
- Gewicht: 165 g bis 350 g
Das Regelgerät SP01118 eignet sich für eine Vielzahl industrieller Antriebsaufgaben, bei denen präzise Drehzahlregelung, kontrolliertes Bremsen und hohe Dynamik gefragt sind. Typische Anwendungen finden sich im Maschinen- und Anlagenbau, in der Fördertechnik, der Automatisierungstechnik sowie in Positionier- und Handhabungssystemen.
Durch die Unterstützung von DC- und BLDC-Motoren sowie die umfangreichen Parametrier- und Diagnosefunktionen lässt sich das Gerät flexibel in unterschiedlichste Antriebskonzepte integrieren.
Abmessungen in mm

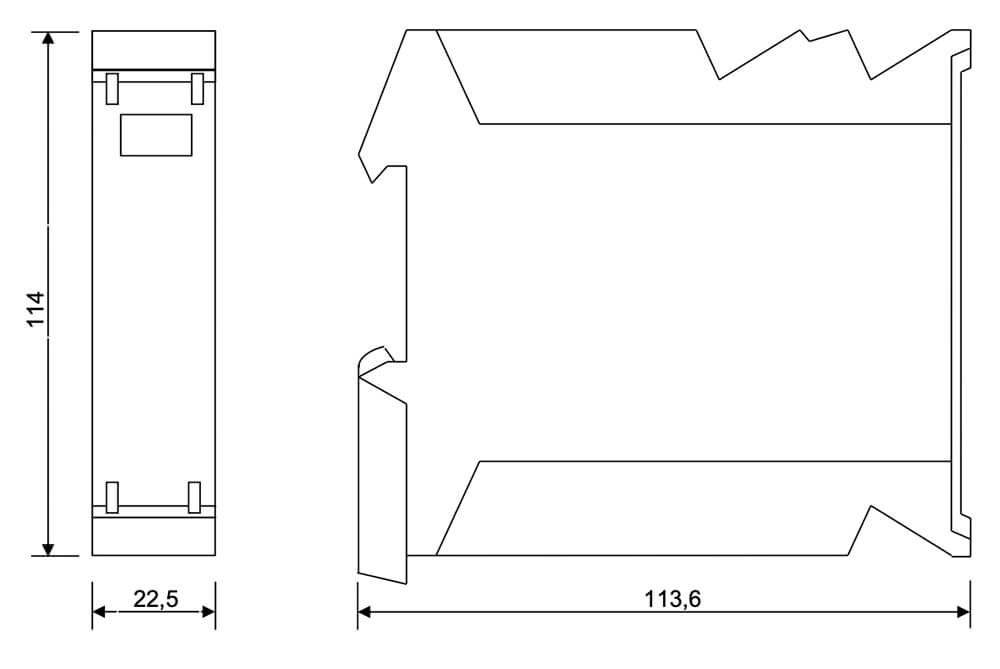

Variante 0001, 0004

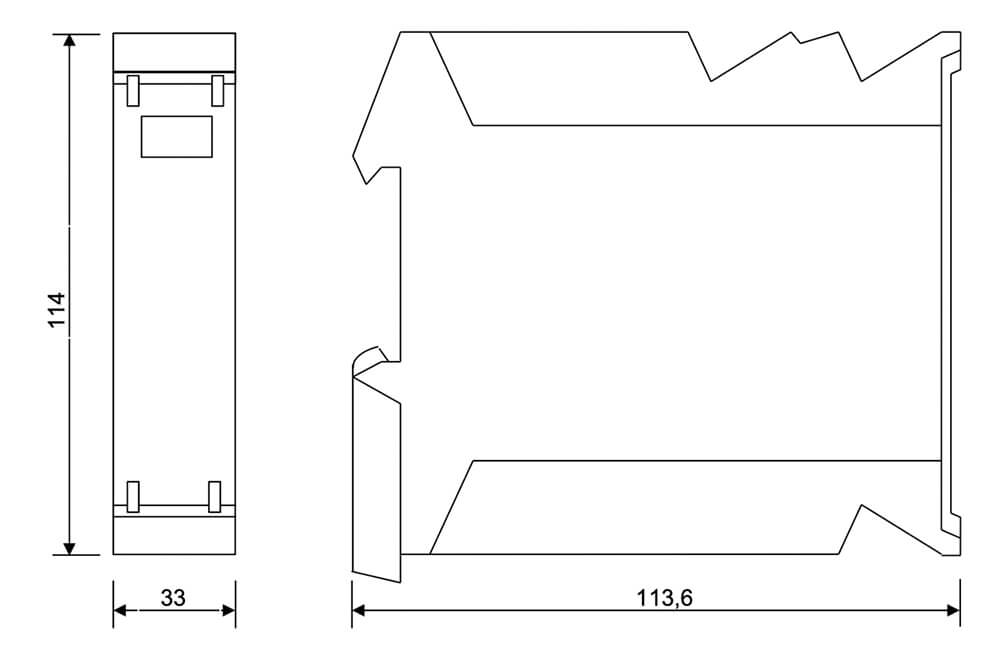

Variante 0002
