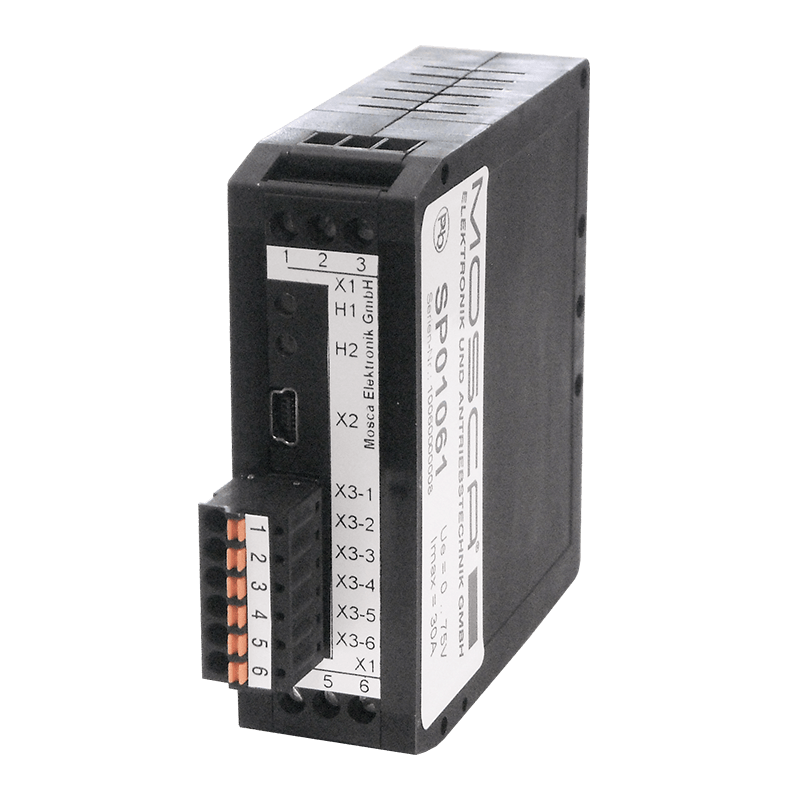

Ballastmodul SP01061
Intelligente Leistungssteuerung für Gleichspannungsversorgungen
Das Ballastmodul SP01061 wurde für den zuverlässigen Betrieb von Gleichspannungsversorgungen entwickelt und ermöglicht eine präzise Steuerung sowie umfassende Überwachung von Ballastwiderständen. Dank des digitalen Steuerkreises, der schnellen Reaktionszeit und der flexiblen Parametrierung eignet sich das Modul ideal für anspruchsvolle industrielle Anwendungen.
Über die integrierte PC-Schnittstelle lassen sich sämtliche Parameter komfortabel konfigurieren und Diagnosedaten auslesen. Programmierbare Ein- und Ausgänge ermöglichen eine einfache Anpassung an unterschiedlichste Anlagenkonzepte und erhöhen die Flexibilität bei der Integration.
Ihre Vorteile auf einen Blick
- Digitaler Steuerkreis für präzise und zuverlässige Regelung
- Parametrierung und Diagnose über PC-Schnittstelle
- Großer Versorgungsspannungsbereich von 0 bis 75 VDC
- Überwachung von Strom, Leistung und Temperatur des Ballastwiderstandes
- Zwei frei programmierbare Meldeausgänge
- Drei frei programmierbare Steuereingänge
- Schnelle Reaktionszeit von nur 1 ms
- Kompakte Bauform für die Hutschienenmontage
Technische Informationen
| Merkmal | Wert |
|---|---|
| Eingangsspannung | 0 ... 75 VDC |
| Spitzenstrom (Ballastwiderstand) | 30 ADC |
| Minimaler Ballastwiderstand | 1 Ω |
| Einschaltdauer | 0 ... 100 % |
| Steuerspannung | 18 ... 30 VDC |
| Stromaufnahme (Steuerspannung) | 50 mADC |
| Reaktionszeit | 1 ms |
| Montage | Senkrecht auf Hutschiene |
| Umgebungstemperatur | 0 ... +40 °C ohne Leistungsreduzierung, bis +70 °C mit Leistungsreduzierung |
| Luftfeuchtigkeit | max. 80 %, nicht kondensierend |
| Schutzart | IP20 |
| Verschmutzungsgrad | 2 (nach VDE 0110 Teil 2) |
| Abmessungen (H × B × T) | 84 × 79 × 22,5 mm |
| Gewicht | ca. 75 g |
Die technischen Daten beziehen sich auf eine Eingangsspannung von 24 VDC und eine Aufstellhöhe von 1.000 m, sofern nicht anders angegeben.
Das Ballastmodul SP01061 eignet sich insbesondere für industrielle Gleichspannungsanwendungen, in denen überschüssige Energie sicher umgesetzt und Ballastwiderstände zuverlässig überwacht werden müssen. Durch seine umfangreichen Diagnose- und Überwachungsfunktionen trägt es zu einer hohen Anlagenverfügbarkeit und Betriebssicherheit bei.

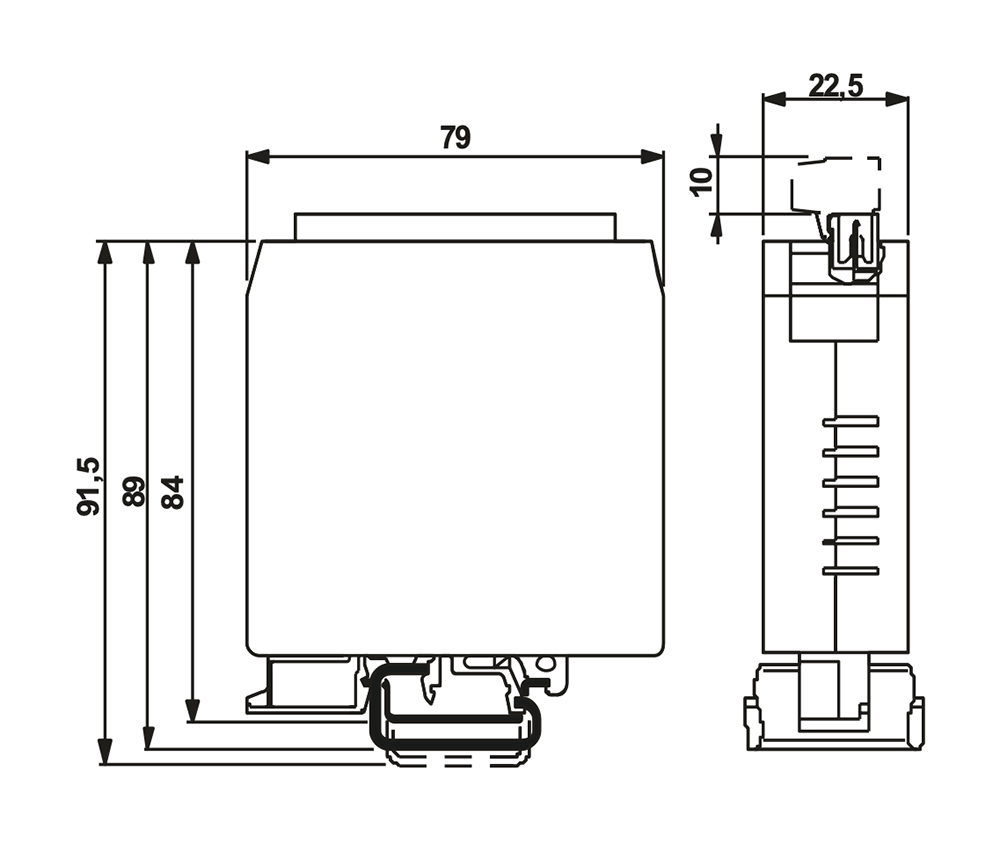

Abmessungen in mm
