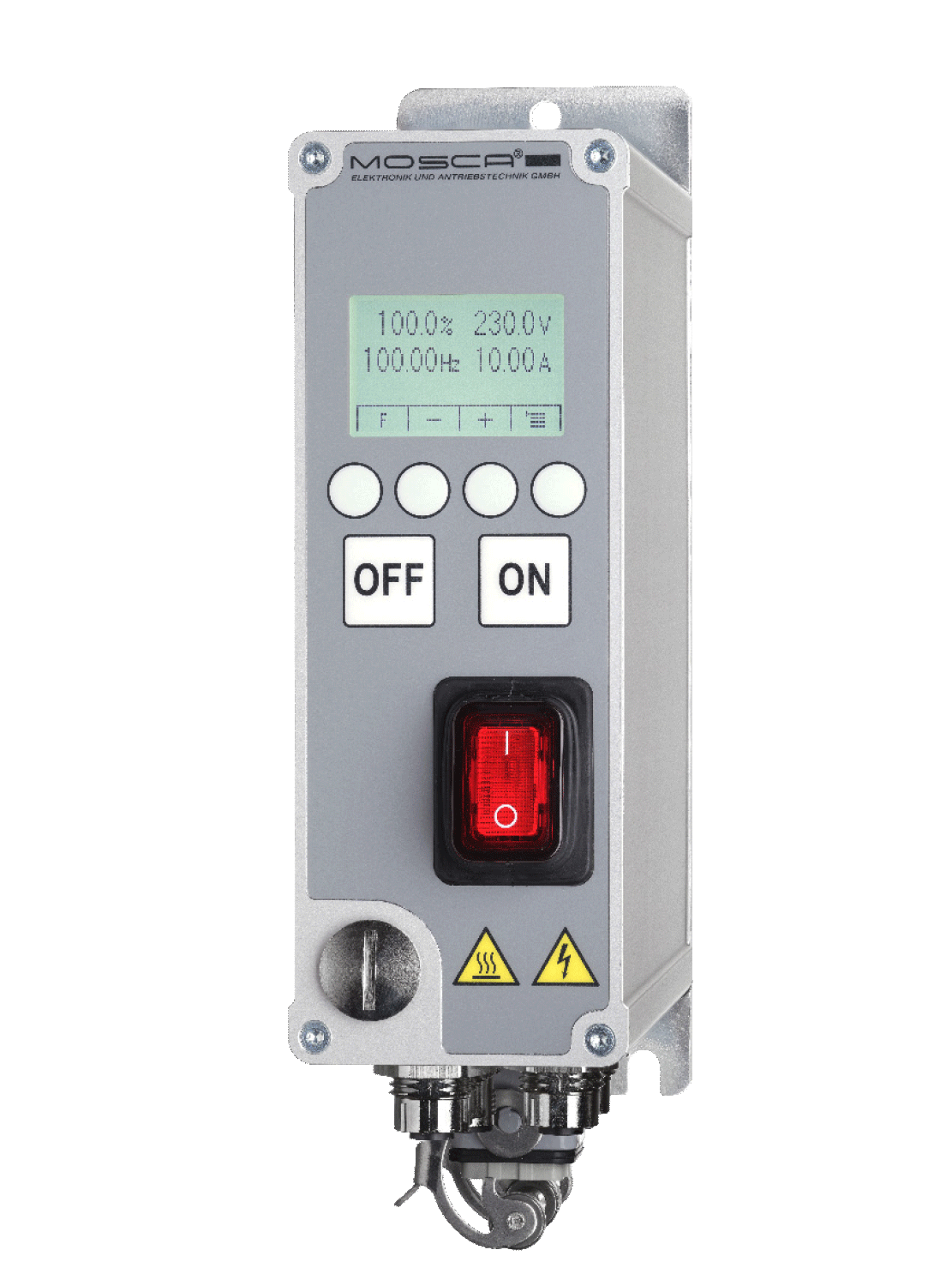

Frequenzumrichter für Schwingförderer
Für ein perfektes Ergebnis

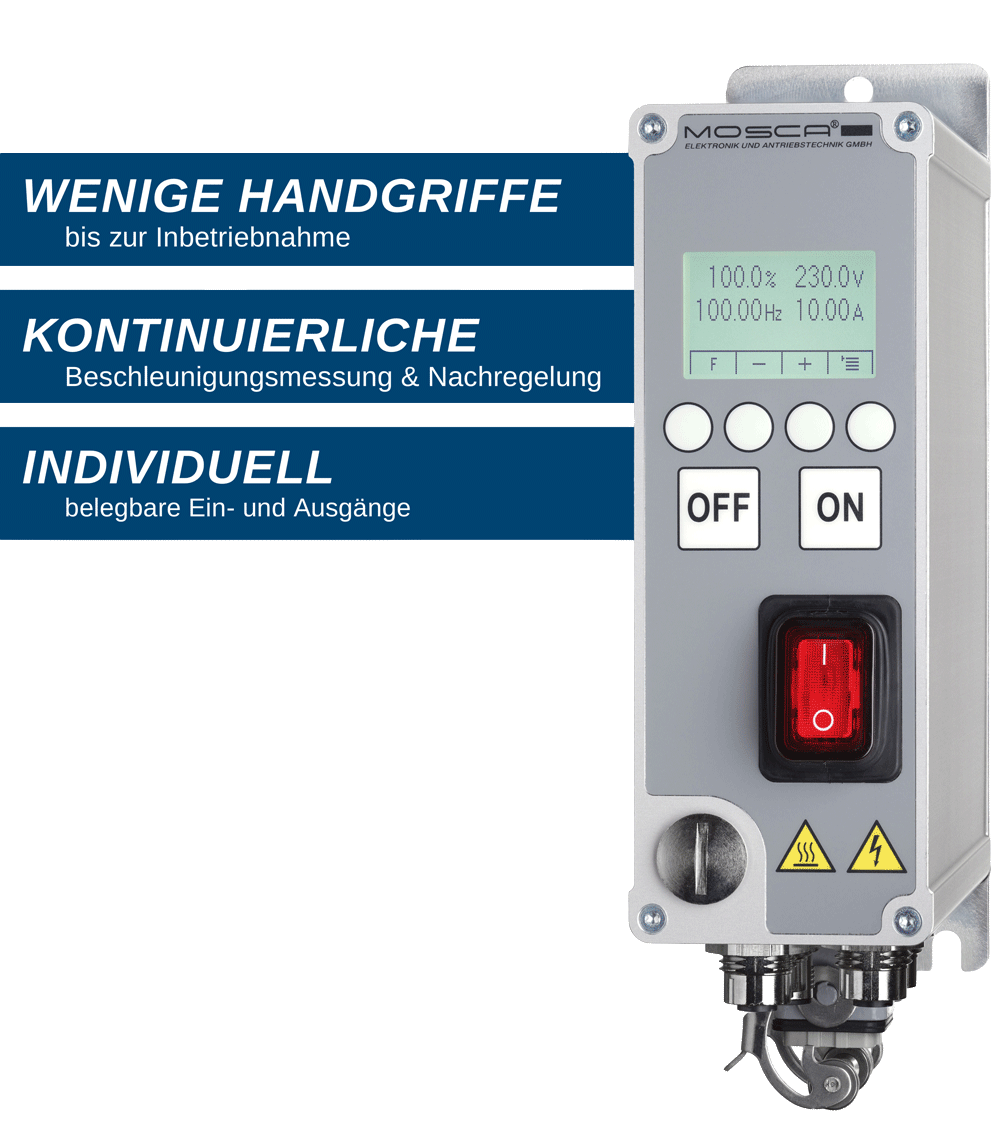

- Sehr schnelle Inbetriebnahme – die Resonanzsuche ist nach ca. 2 Sekunden abgeschlossen.
- Kontinuierliche Nachregelung der Ausgangsfrequenz und -spannung.
- Betrieb am Resonanzpunkt reduziert die Stromaufnahme um 80% im Vergleich zum ungeregelten Betrieb mit Resonanzabstand.
- Ruhiges Förderverhalten für gleichmäßig optimalen Teiletransport.
- Konstante Schwingweite – unabhängig vom Füllstand.
- Deckt durch individuell belegbare Ein- und Ausgänge eine Vielzahl von Steuerungsfunktionen ab.
Highlights der neuen Generation
- Optimierte Regelung & perfektionierte Resonanzsuche
für ein optimal geregeltes Förderverhalten auch bei sehr anspruchsvollen Systemen - Erweiterte Schnittstellenvielfalt
Mehr digitale und analoge Eingänge für maximale Flexibilität bei der Anwendung - Leistungsstärkere Steuerversorgung
200 mA statt bisher 100 mA – ideal für die direkte Ansteuerung von Magnetventilen - Direkter USB-C-Anschluss
Kein Adapter und Konverter nötig – moderne Verbindung mit minimalem Aufwand - Volle Anschlussfreiheit
M12-Ports vollständig per Software konfigurierbar - Intuitive Menüführung direkt am Gerät
Alle Funktionen auch komfortabel über das Display bedienbar
- Modernes Display
Großes, beleuchtetes Display mit Auswahl zwischen Deutsch und Englisch - Signalstarke Freigabetasten
Großflächige LED-Tasten in Rot und Grün – sofort sichtbar und eindeutig - Einfache Parametrierung
integrierte Gerätekonfiguration ohne zusätzliche Konfigurationsdateien (.akf) - Oszilloskop-Funktion
Diagnose und Analyse über die PC-Software MEDI - Zahlreiche neue Softwarefunktionen
Noch mehr Möglichkeiten für individuelle und flexible Anwendungen
Technische Informationen
Leistungsmerkmale
Netzfrequenzunabhängige Ausgangsfrequenz- Manuelle Abstimmung des Federsystems entfällt
- Durch weiten Einspannungsbereich weltweit ohne Umschaltung einsetzbar
- Konstante Förderleistung auch bei Netzspannungsschwankungen
- Einstellbarer Überlastschutz für die Elektromagnete
- Verschiedene Ausgangskurvenformen möglich, dadurch kann der Strom und die Magneterwärmung reduziert werden
- Steuerungsfunktionen: Logikgatter, Füllstandsteuerung mit 1 oder 2 Sensoren, Sortierluftsteuerung, Taktbetrieb, Steuerung für Nachfüll-Förderer, Sollwertumschaltung
- Synchronisation mehrerer Geräte (Master/Slave)
- Umfangreiche Einstellungsmöglichkeiten und Diagnosefunktionen
- Benutzerschnittstelle mit Grafiksdisplay (nur IP54)
- USB-C Schnittstelle für Parametrierung über PC
- Verfügbar in IP20 und IP54
- VDE, CE, UKCA, REACH, RoHS konform
- UL-Zulassung im Verfahren
- Made and engineered in Germany
Downloads
Technische Daten
| Parameter | Wert |
|---|---|
| Eingangsspannung AC | 100…240 V ±10 % |
| Ausgangsfrequenz | 5…1000 Hz |
| Ausgangsstrom | 5 A (10 A mit Zusatzkühlkörper) |

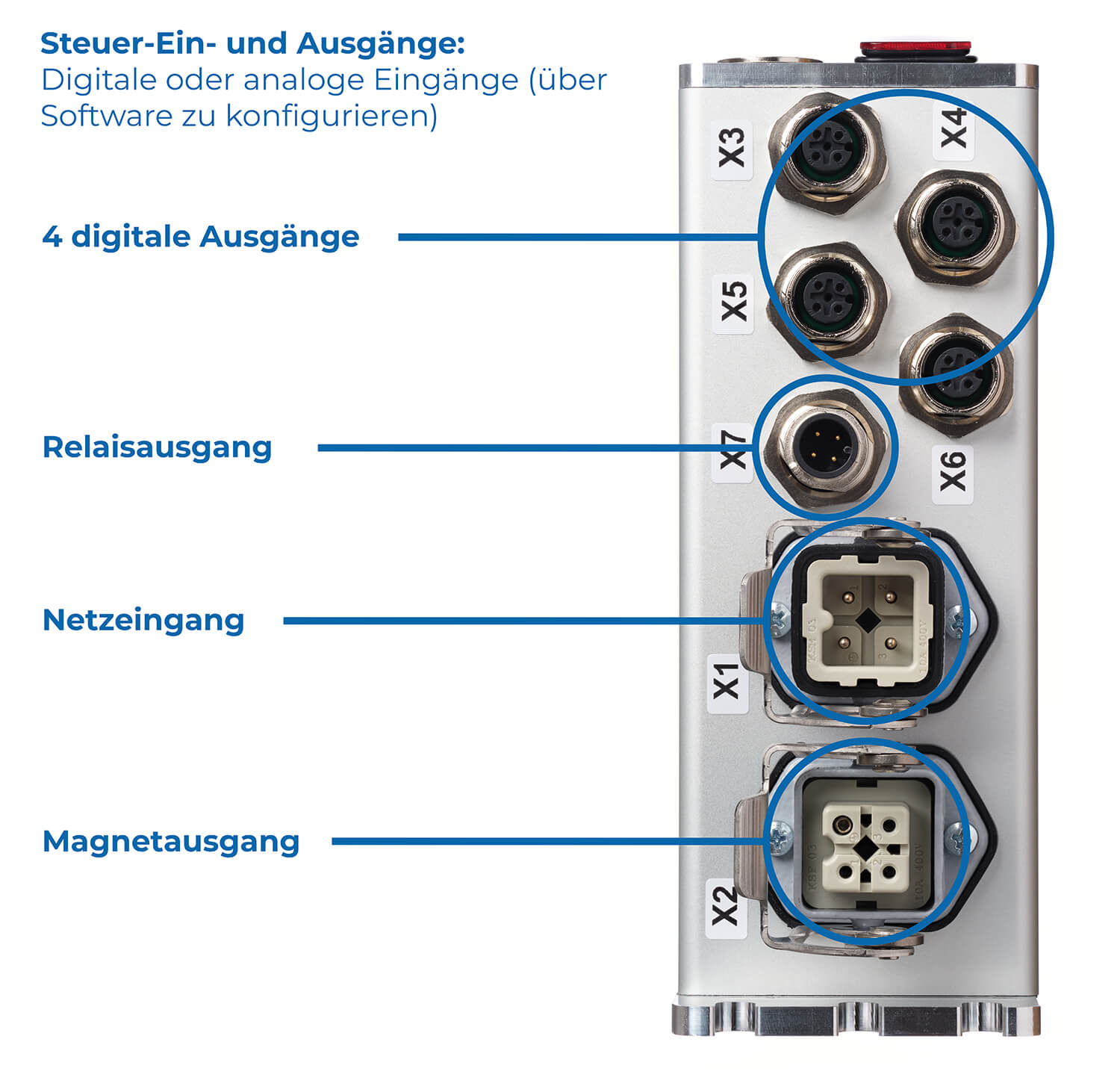

| Eingänge | 8 digital oder analog (über Software zu konfigurieren) |
| Ausgänge | 4 × 24-V-Halbleiterausgänge 1 × potentialfreier Wechsler |
| Spannungsversorgung für externe Verbraucher | 24 V, 200 mA |
| Umgebungstemperatur | 0…45 °C |
| Lagerungstemperatur | −25…+75 °C |
| Feldbus-Schnittstellen | Optional: PROFINET, EtherNet/IP oder MODBUS |
| Schnittstelle für PC | USB-C |
| Schutzarten | IP20 / IP54 |
Technische Zeichnungen
Abmessungen in mm

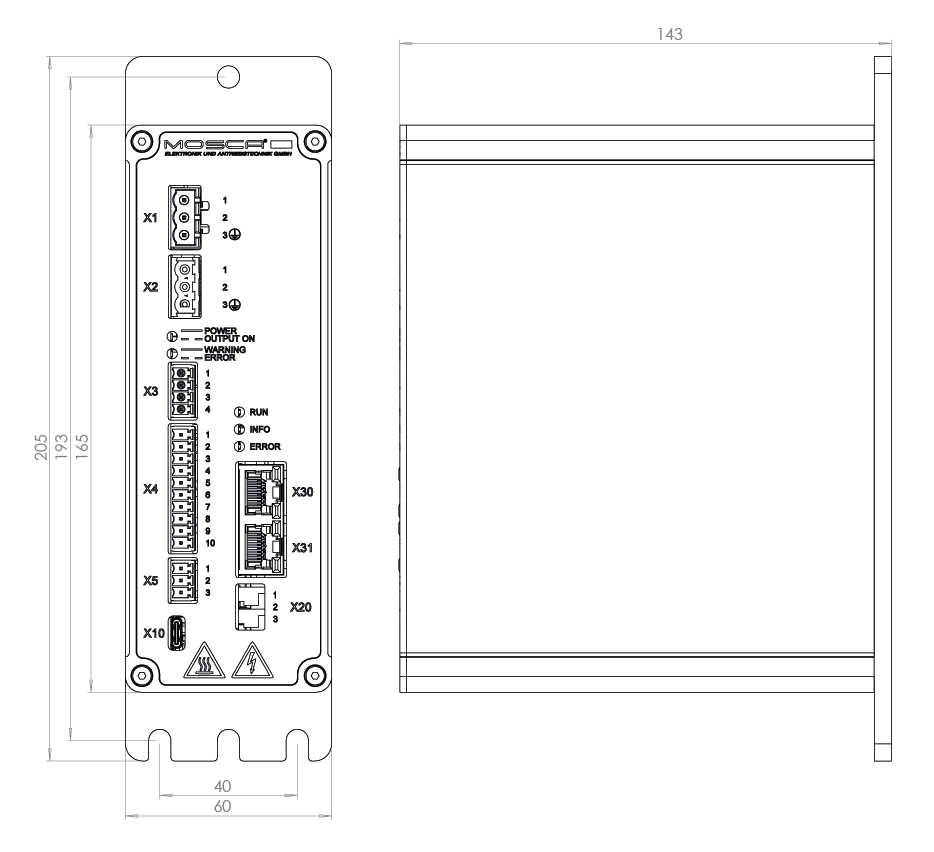

IP20 Version

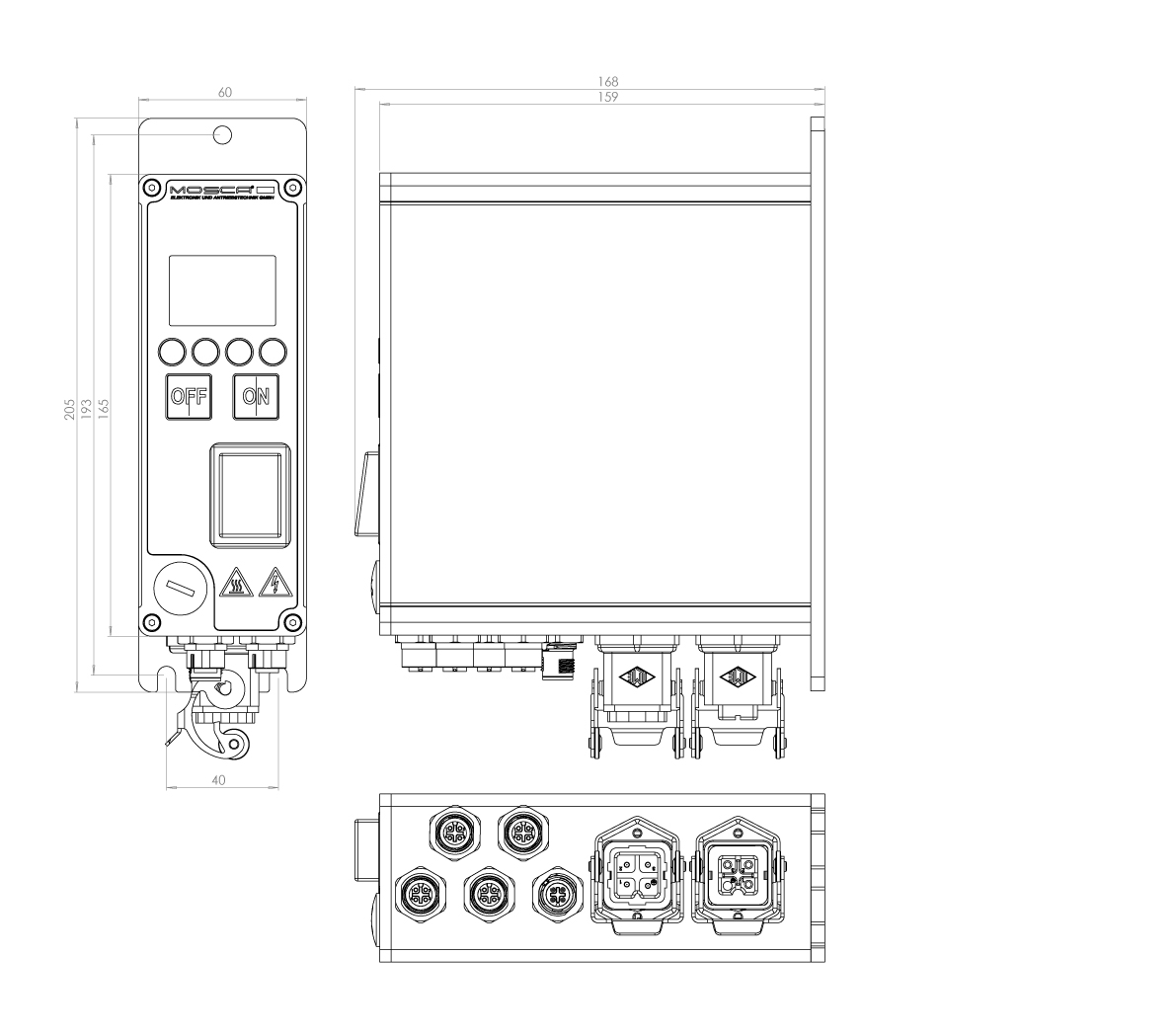

IP54 Version

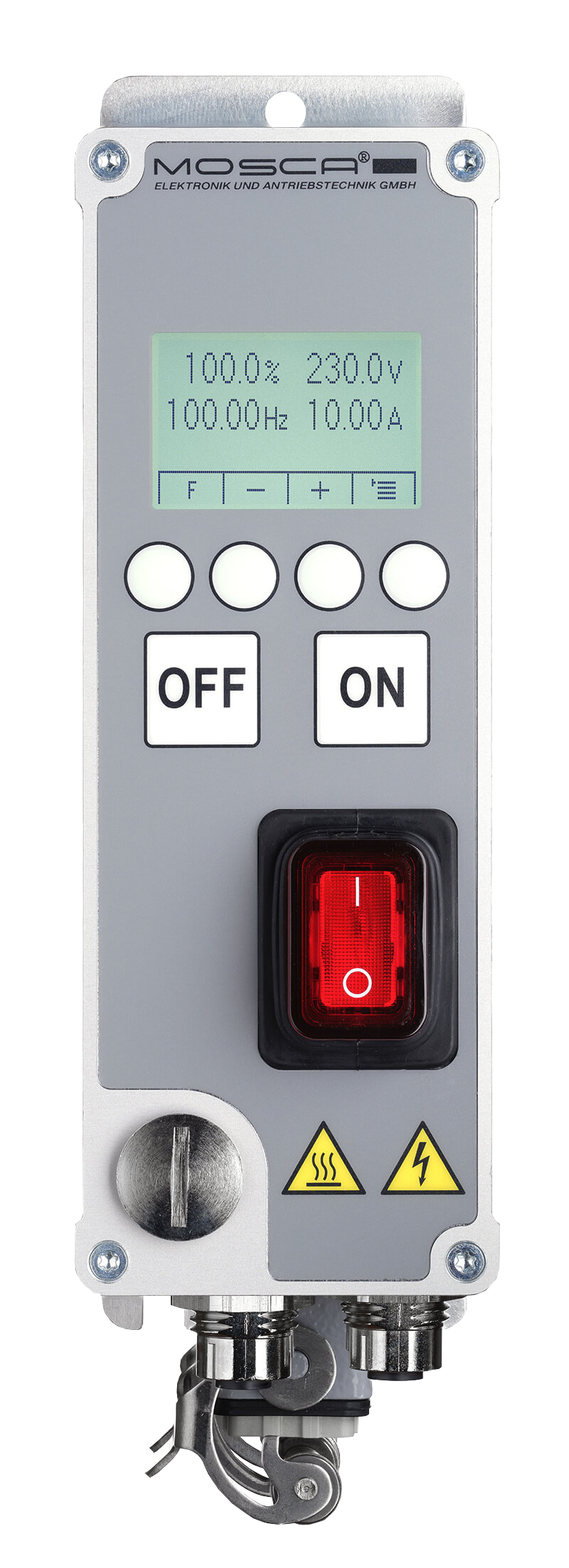

Produkt entdecken
Bewegen Sie den Mauszeiger über Bereiche des Produkts, um weitere Informationen zu den einzelnen Funktionen und Komponenten zu erhalten.

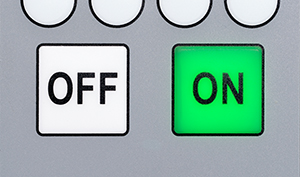

Beleuchtete Freigabetaste
Vollflächige grüne LED-Beleuchtung für optimale Sichtbarkeit

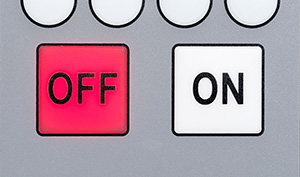

Beleuchtete Stopptaste
Vollflächig rot beleuchtet - sofort erkennbar und eindeutig bedienbar.
Allpolige Netztrennung
Modernes Display
Großes, beleuchtetes Display mit Auswahl zwischen Deutsch und Englisch.
Vier frei belegbare Funktionstasten
- die aktuelle Belegung wird im Display angezeigt

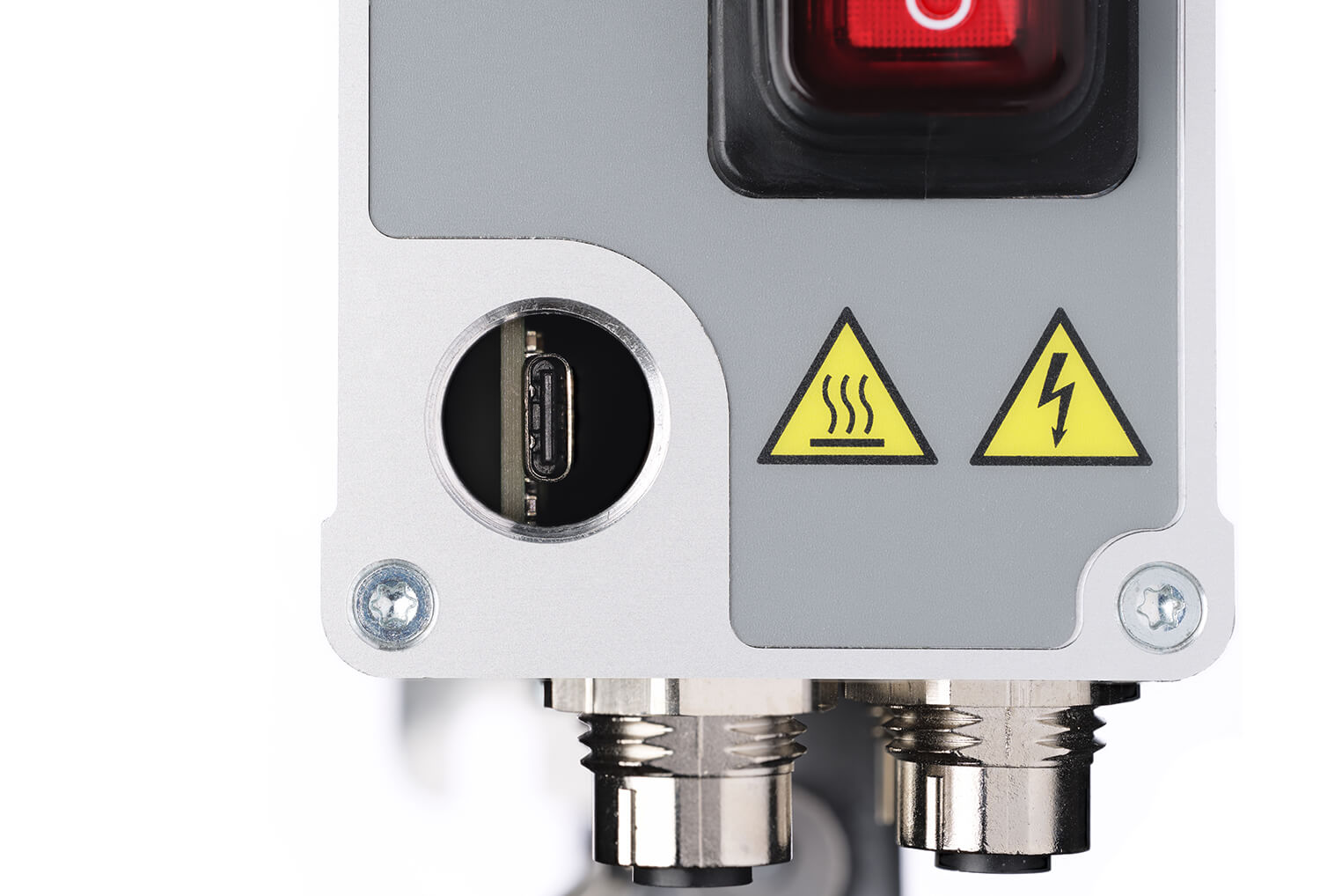

USB-C Schnittstelle
Zur einfachen Verbindung mit PC und MEDI-Software
